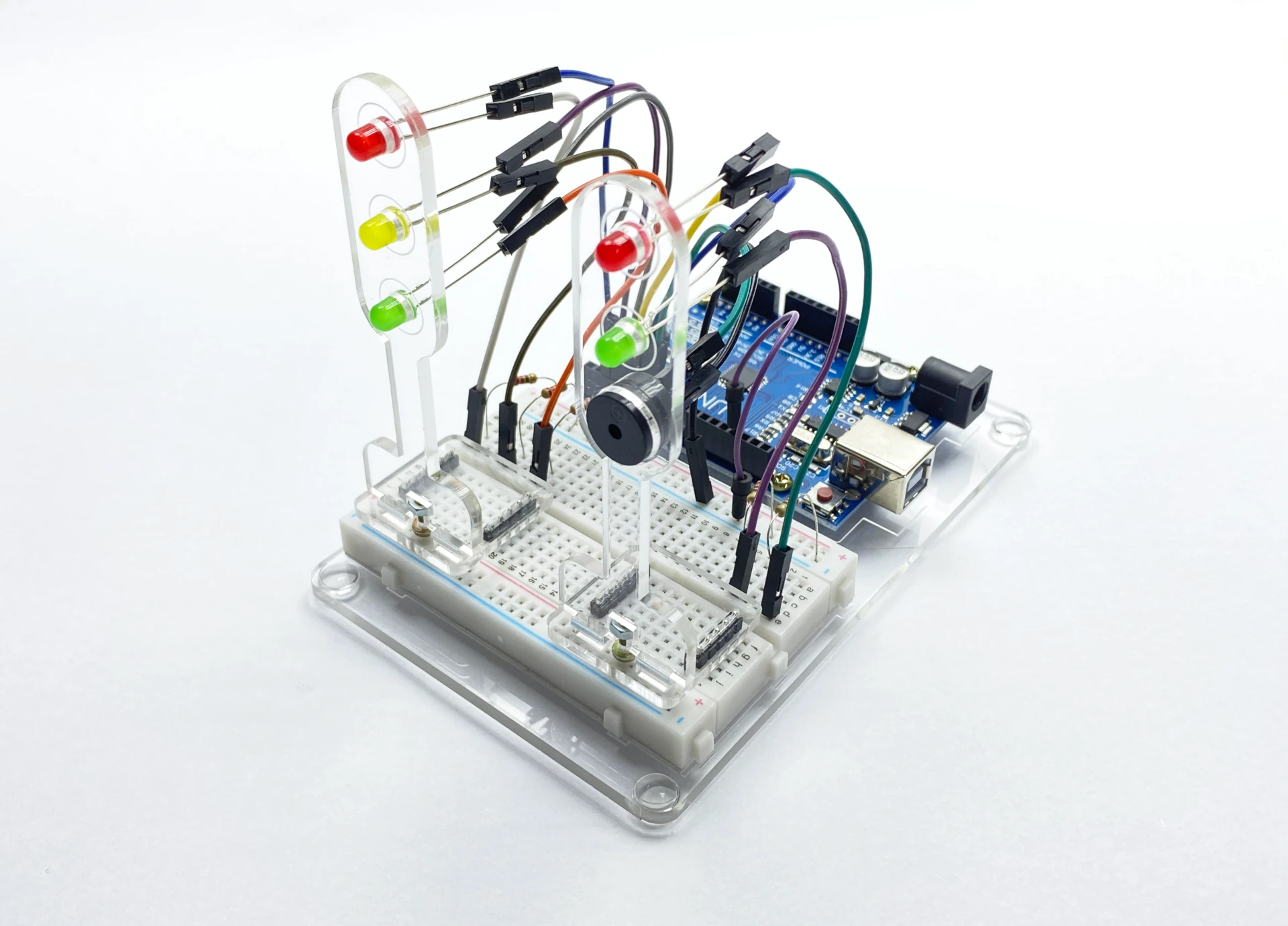

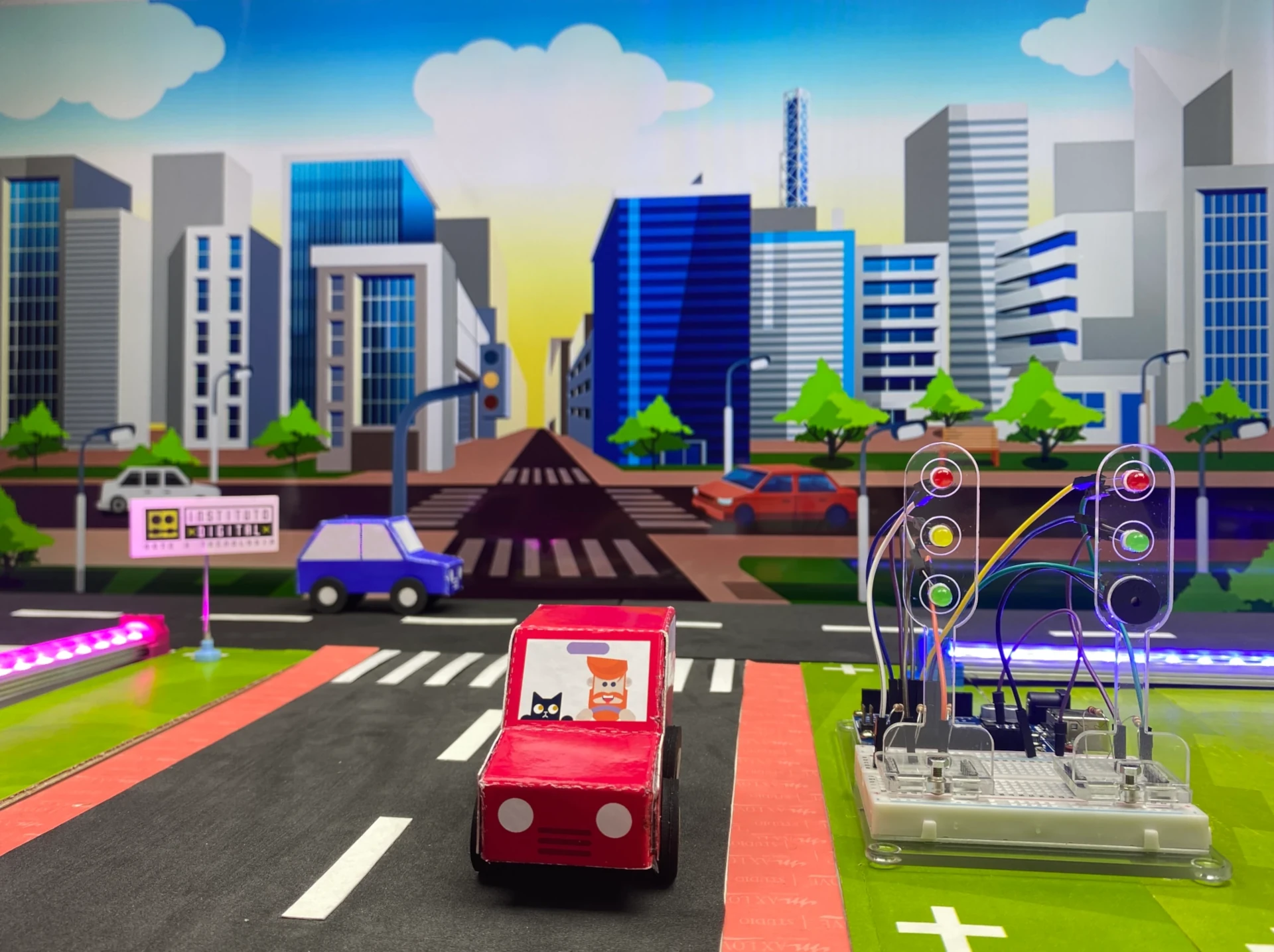

Com este projeto, você pode simular o funcionamento de um semáforo para carros e pedestres de maneira realista e educativa.
Nosso kit inclui todos os componentes necessários para montar um semáforo completo: LEDs que representam as luzes de trânsito para veículos e pedestres, e um buzzer que emite um som de alerta quando a luz dos pedestres está prestes a mudar.
Este kit é ideal tanto para iniciantes quanto para entusiastas da eletrônica e programação, proporcionando uma experiência educacional completa e envolvente.
O kit acompanha um Arduino UNO SMD, uma protoboard de 400 pontos e uma base de acrílico utilizada para fixação dos mesmos, garantindo uma montagem estável e organizada.Além disso, inclui dois suportes de acrílico com encaixes para os LEDs e buzzer. Acompanha também resistores e jumpers para ligações entre os componentes.
Com todos esses componentes, o kit oferece tudo o que você precisa para montar e testar este projeto de maneira prática e eficiente.

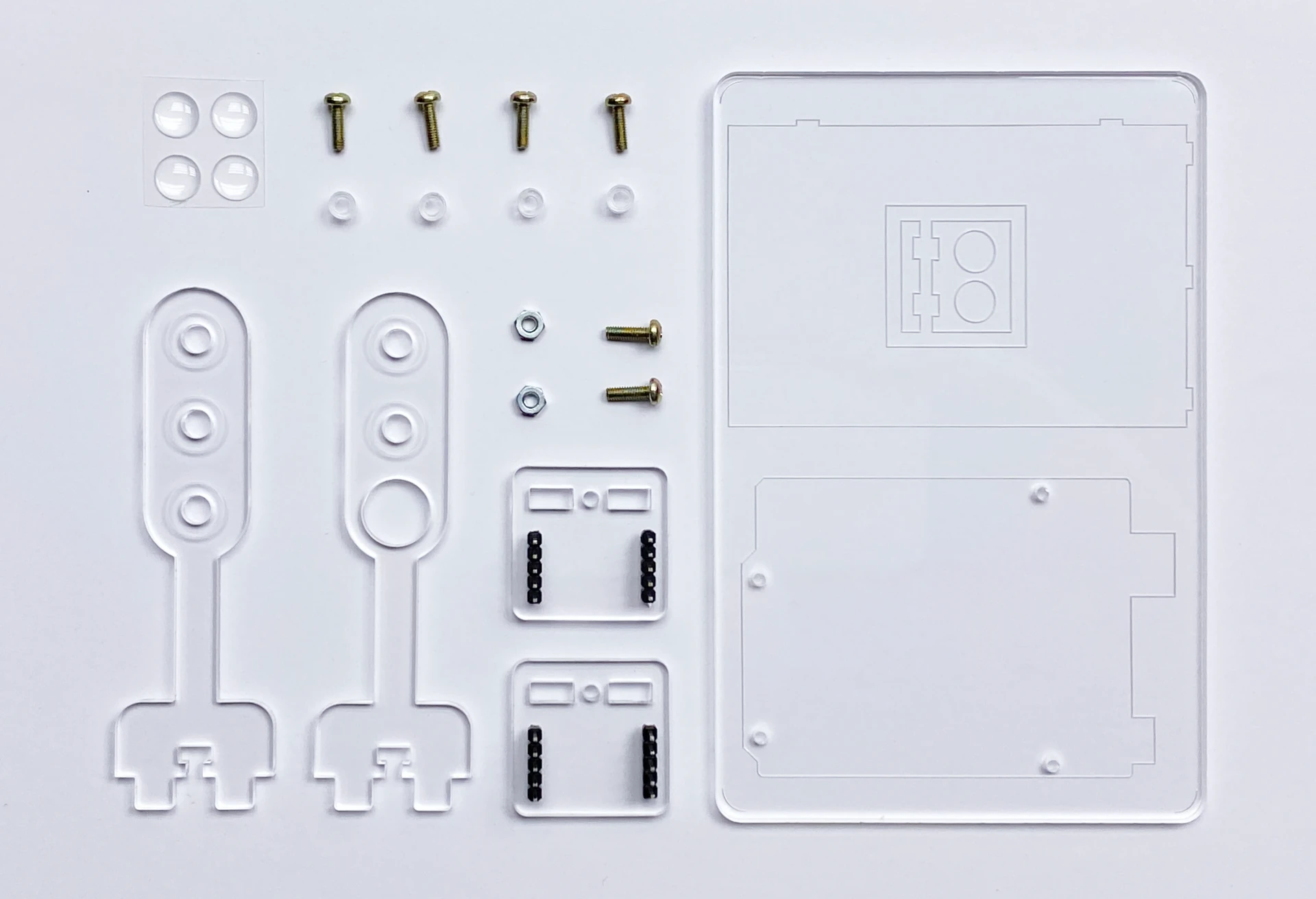

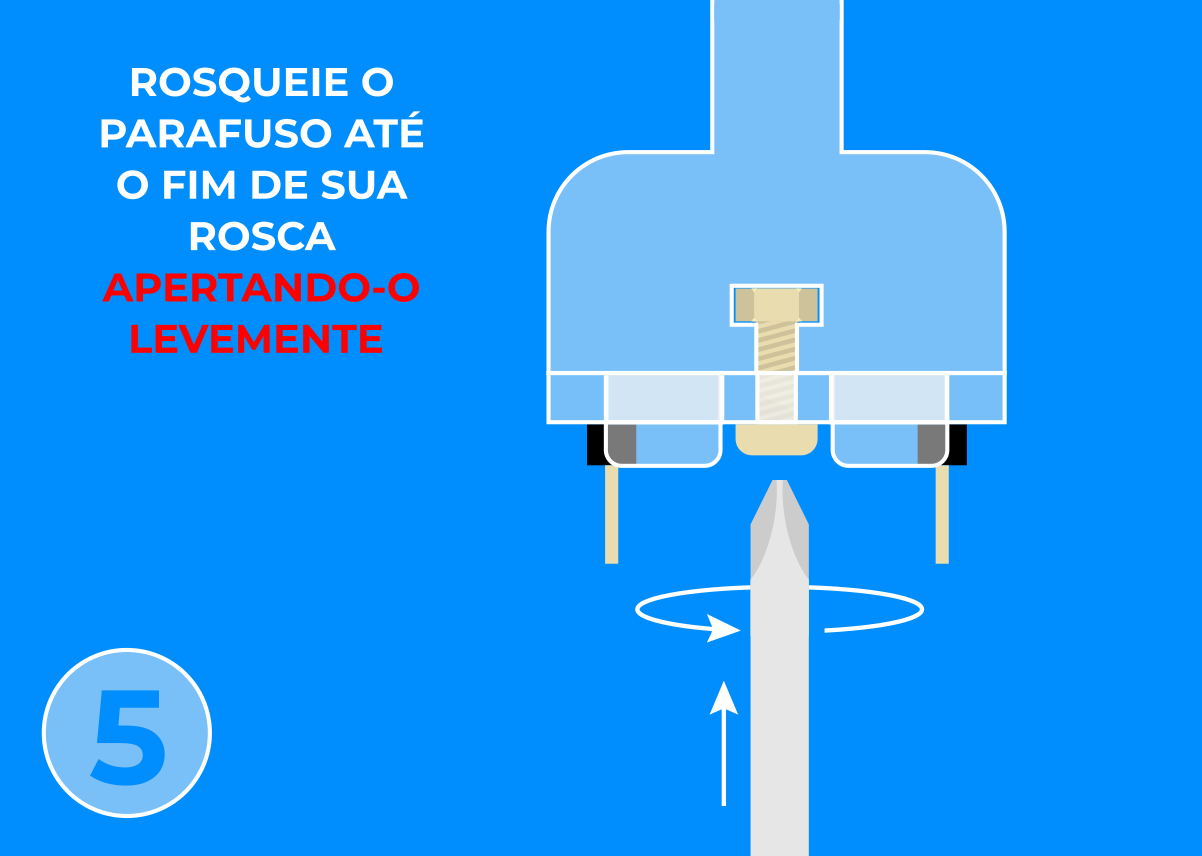

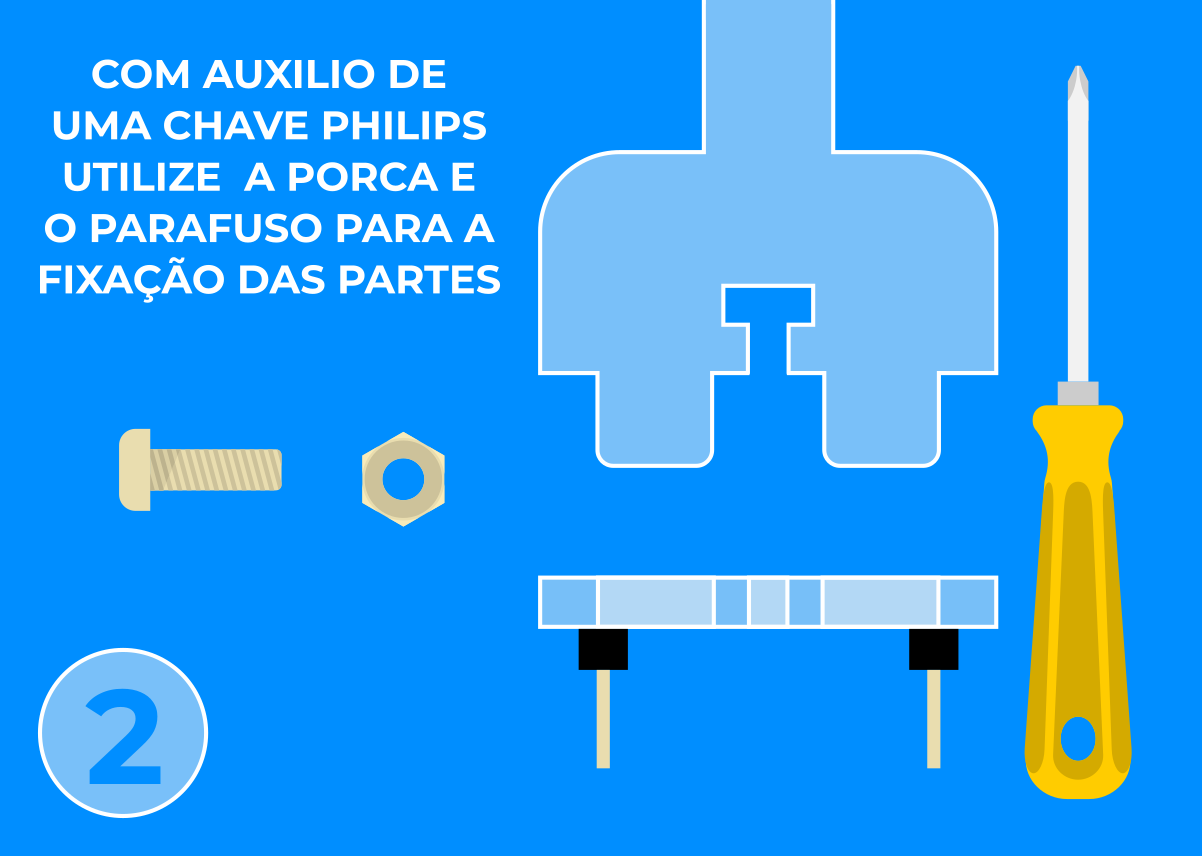

O kit completo em acrílico inclui uma base para a placa Arduino e uma protoboard, além de acessórios como parafusos, espaçadores e pés de silicone. Veja nesta página mais detalhes sobre a base e como montá-la corretamente. O kit também conta com todas as outras peças em acrílico e os acessórios necessários para a organização dos componentes, incluindo bases com pinos fixadores, parafusos e porcas.
ONDE COMPRAR
const int vermelho_carros = 2; // Define o pino do LED vermelho dos carros como 2
const int amarelo_carros = 3; // Define o pino do LED amarelo dos carros como 3
const int verde_carros = 4; // Define o pino do LED verde dos carros como 4
const int vermelho_pedestres = 5; // Define o pino do LED vermelho dos pedestres como 5
const int verde_pedestres = 6; // Define o pino do LED verde dos pedestres como 6
const int buzzer = 7; // Define o pino do buzzer como 7
void setup() {
// Configura os pinos dos LEDs e do buzzer como saída
pinMode(vermelho_carros, OUTPUT);
pinMode(amarelo_carros, OUTPUT);
pinMode(verde_carros, OUTPUT);
pinMode(vermelho_pedestres, OUTPUT);
pinMode(verde_pedestres, OUTPUT);
pinMode(buzzer, OUTPUT);
}
void loop() {
// Sinalização inicial: carros vermelhos, pedestres verdes
digitalWrite(vermelho_carros, HIGH); // Liga o LED vermelho dos carros
digitalWrite(amarelo_carros, LOW); // Desliga o LED amarelo dos carros
digitalWrite(verde_carros, LOW); // Desliga o LED verde dos carros
digitalWrite(vermelho_pedestres, LOW); // Desliga o LED vermelho dos pedestres
digitalWrite(verde_pedestres, HIGH); // Liga o LED verde dos pedestres
delay(7000); // Mantém esse estado por 7 segundos
// Prepara para fechar o sinal dos pedestres
digitalWrite(verde_pedestres, LOW); // Desliga o LED verde dos pedestres
// Buzzer e piscamento do LED vermelho dos pedestres para aviso
for (int x = 0; x < 7; x++) {
digitalWrite(vermelho_pedestres, HIGH); // Liga o LED vermelho dos pedestres
tone(buzzer, 330, 150); // Emite um som no buzzer (frequência de 330 Hz por 150 ms)
delay(500); // Aguarda 500 ms
digitalWrite(vermelho_pedestres, LOW); // Desliga o LED vermelho dos pedestres
tone(buzzer, 330, 150); // Emite um som no buzzer novamente
delay(500); // Aguarda 500 ms
}
// Sinalização para os carros: verde
digitalWrite(vermelho_carros, LOW); // Desliga o LED vermelho dos carros
digitalWrite(amarelo_carros, LOW); // Desliga o LED amarelo dos carros
digitalWrite(verde_carros, HIGH); // Liga o LED verde dos carros
digitalWrite(vermelho_pedestres, HIGH); // Liga o LED vermelho dos pedestres
digitalWrite(verde_pedestres, LOW); // Desliga o LED verde dos pedestres
delay(7000); // Mantém esse estado por 7 segundos
// Sinalização de transição para os carros: amarelo
digitalWrite(amarelo_carros, HIGH); // Liga o LED amarelo dos carros
digitalWrite(verde_carros, LOW); // Desliga o LED verde dos carros
delay(3000); // Mantém esse estado por 3 segundos
}
Se você já possui os componentes eletrônicos e deseja adquirir apenas as peças avulsas em acrílico conforme suas necessidades, clique no botão abaixo.
